Role
Product Designer
Timeline
2023/7 - 2023/9
Tool
Figma
Field
UI/UX，Interaction Design
SmartX 作为一家超融合基础设施产品厂商，其核心产品线为超融合操作系统 SMTX OS。随着客户规模的扩大和部署节点的增加，一些客户希望通过独立的资源池来实现计算与存储的灵活扩展。这种架构好处是：
通过精准配置资源，有效降低设备采购成本；
更好地控制故障域，确保单一节点故障时不会同时影响计算和存储。
为了满足这一需求，公司计划推出独立的虚拟化计算产品 SMTX ELF。该产品可以独立销售、部署和扩展，为客户提供更灵活、高效的计算资源管理方案。
复杂型业务产品的特点之一便是技术术语多，业务难理解。对我来说，设计前的最大的挑战之一就是要快速理解所有功能的需求背景，掌握相关的技术概念、功能之间的相互联系等等。
技术术语众多
如接入虚拟 IP、虚拟网络等
需要专业的业务知识
产品如何使用，各类的资源之前的关系
多资源配合使用
如为 ELF 集群配置关联存储、使用存储前配置好业务网络和系统网络等等
单周期链路长
部分资源的创建需要很长的步骤指引与功能配置才能完成

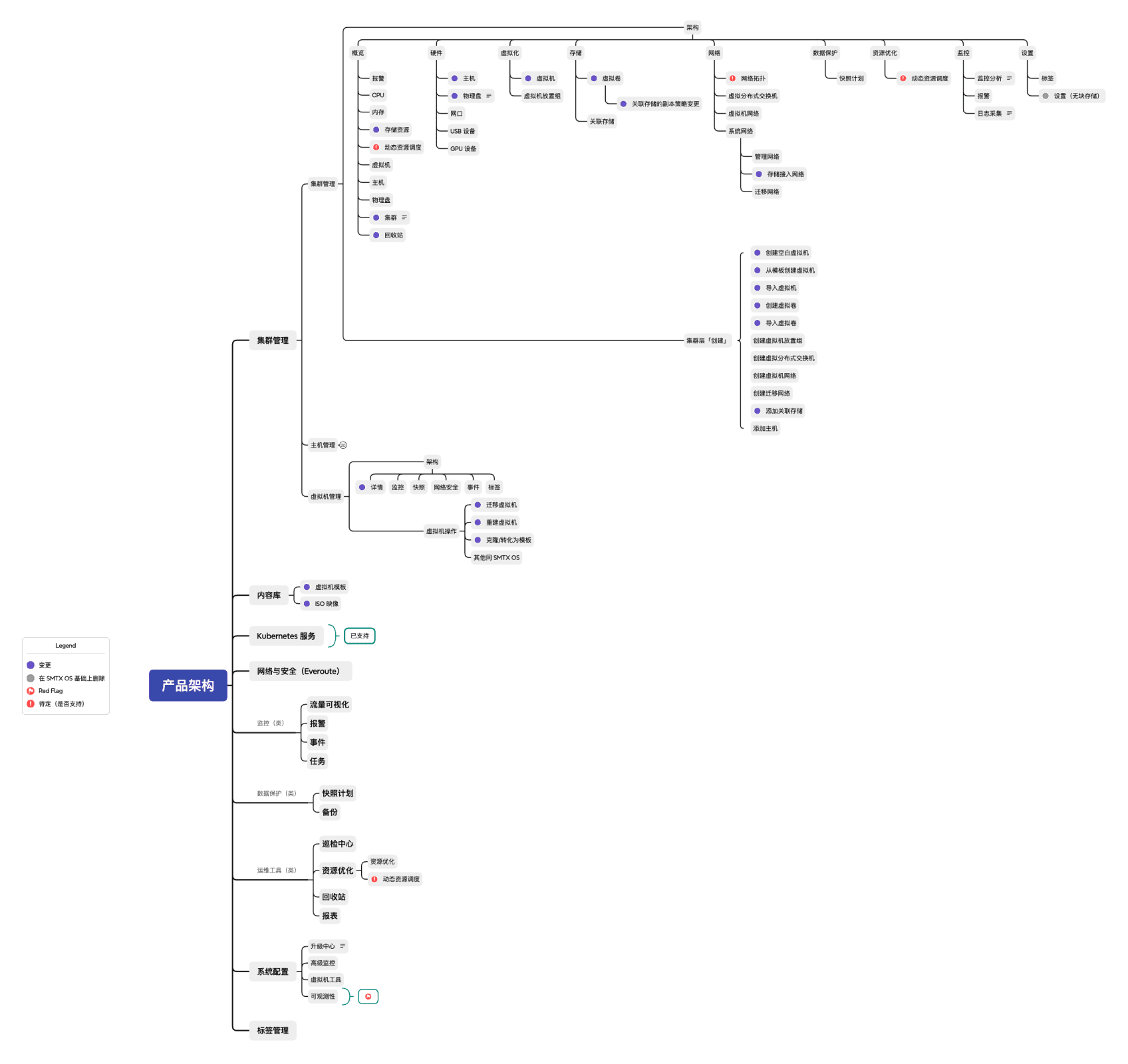

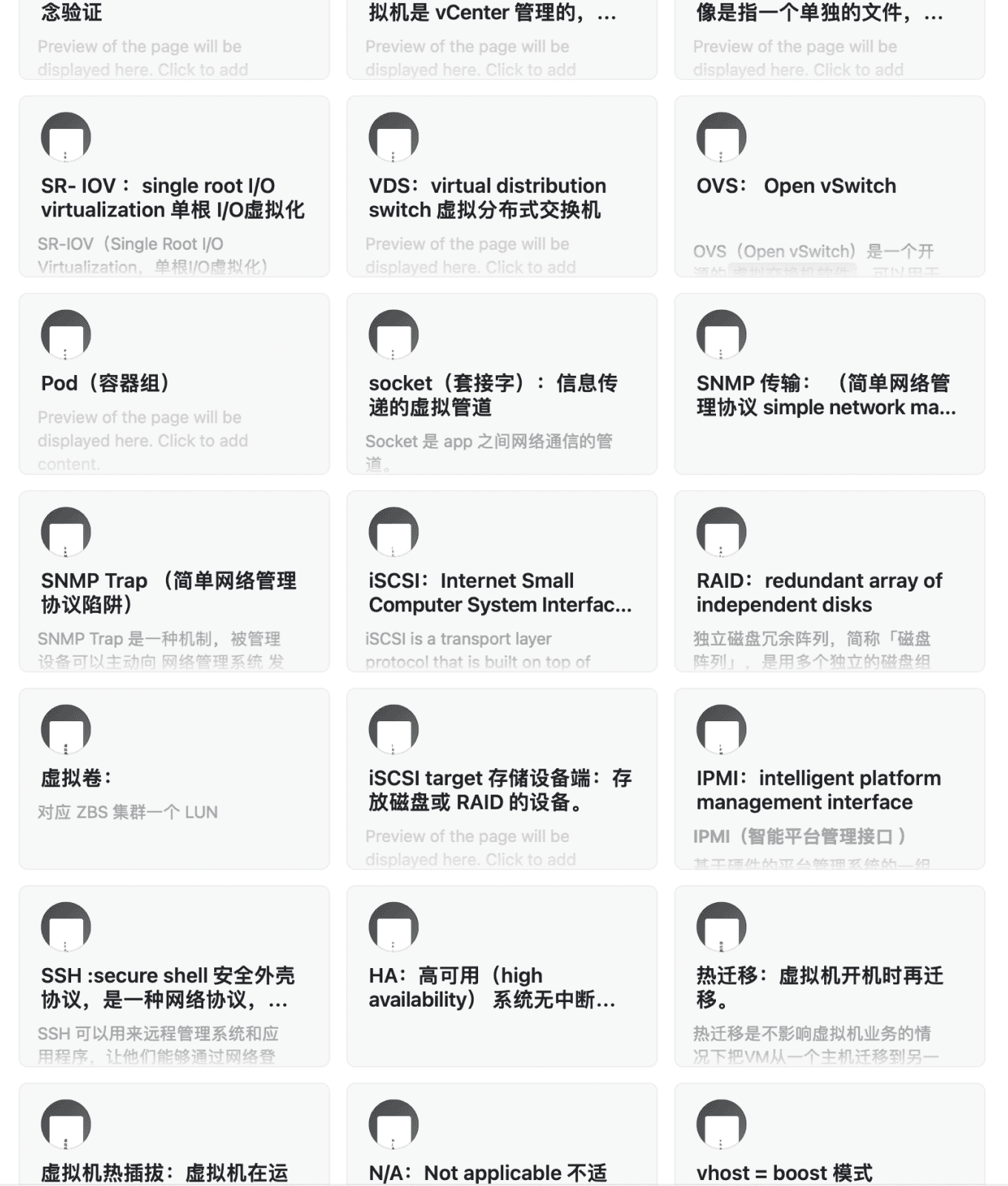

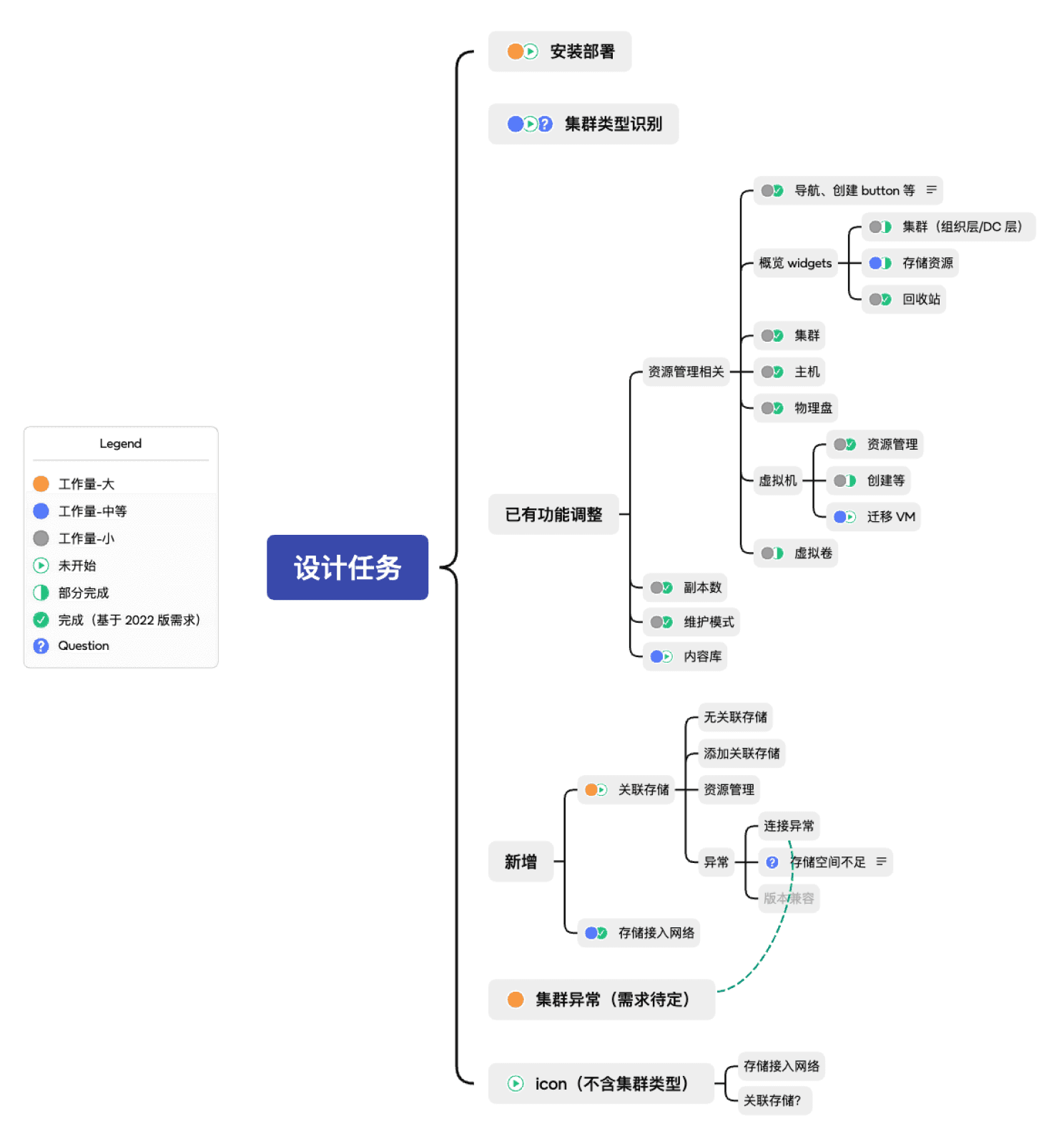

由于该需求涉及众多业务模块和广泛的功能范围，在具体设计前，我首先梳理了产品的功能架构和相关技术术语。其次，我根据不同需求的特点进一步梳理设计任务，同时针对关键节点预先提出问题并记录，以便在后续与 PM 和设计团队沟通时使用。最后，在需求沟通中，我还补充了 PM 遗漏的一些边际场景（如关联存储异常场景的影响）。
01 功能介绍
经过上述准备后，我对 SMTX ELF 的功能需求和设计任务有了整体性的了解。接下来，我将开始具体的设计工作，首要任务是新增的核心功能——关联存储的设计。
关联存储
关联存储是指为 SMTX ELF 计算集群提供存储的 SMTX ZBS 存储集群。
产品定义上，ELF 必须绑定 ZBS 使用，不支持关联其他的存储产品。
首个版本中，ELF 集群仅支持关联单个 SMTX ZBS 存储集群且不支持移除。
使用准备上，在使用 SMTX ELF 虚拟化服务前，用户需要根据自己的业务特性与实际需求，提前规划好相应的 SMTX ZBS 集群。
02 设计思考
关联存储作为一个全新的功能模块实体，如何被用户感知，如何解释自身，并引导用户使用？
该功能的核心思考框架：
如何被用户感知——即功能入口设计如何呈现——取决于功能的产品定义和功能的属性信息；
如何解释自身——即功能本身的设计形式如何呈现——取决于功能的属性和行为（状态 + 操作）且受到问题 1 影响；
如何引导用户使用——即功能的使用链路如何呈现——受到该功能的前后链路的操作影响。
03 方案设计

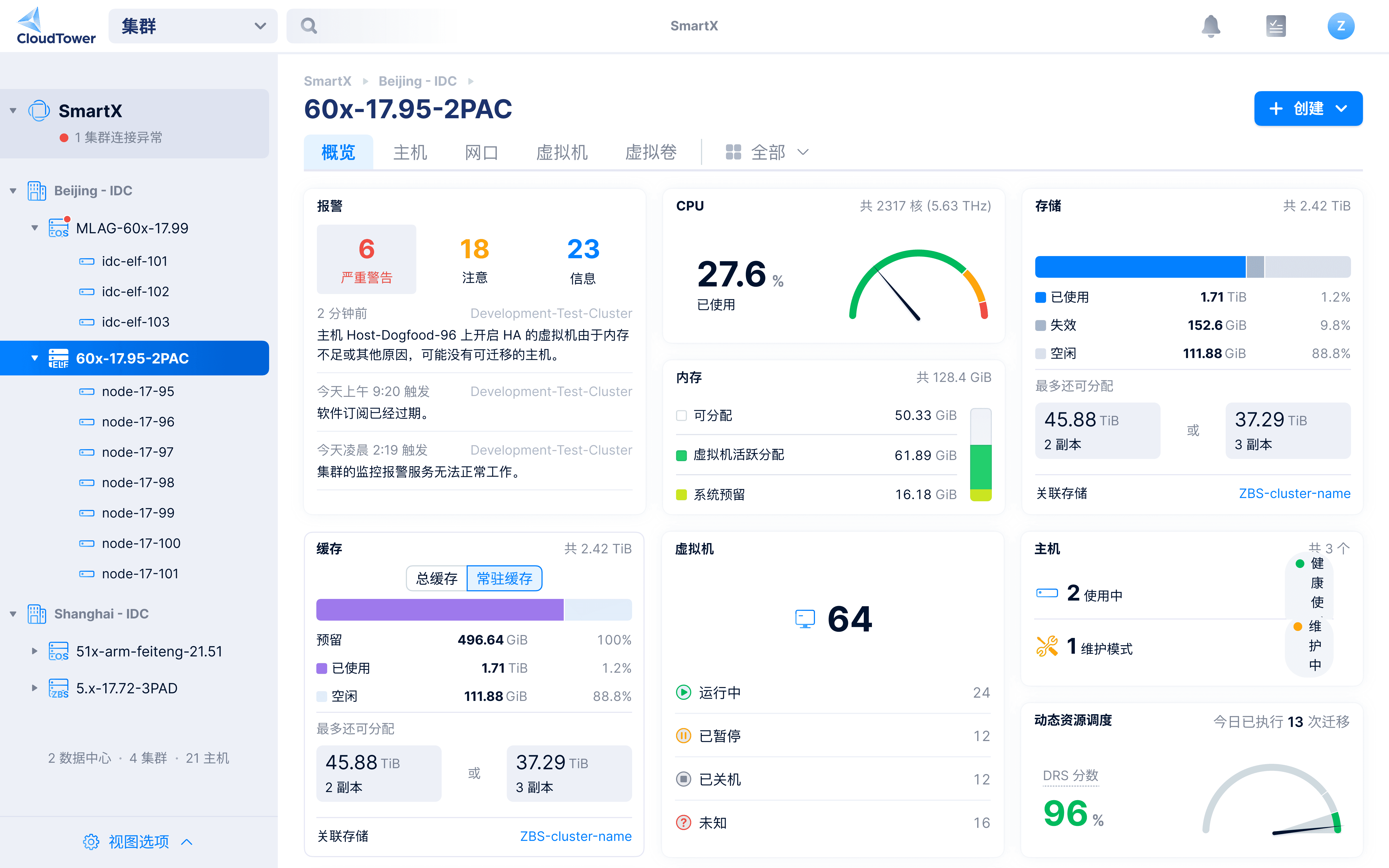

关联存储配置作为一个低频操作，仅在集群设置页提供其操作入口。首个版本中，SMTX ELF 集群仅支持关联单个 SMTX ZBS 存储集群且关联存储不支持移除。
ZBS-Cluster-name
已使用
30
TiB
失效
0
B
空闲
70.25
TiB
总容量
100.25
TiB
编辑
跳转到详情
数值展示规范
已使用、失效、空闲、总容量字段
展示规则
小数点后 2 位
无需补 0
最小单位
B
包含小数时，需要保留小数后两位；没有小数时，不用补 0；数值为 0 时，展示该数值的最小单位。
接入虚拟 IP
是否为空，是否符合 IP 地址的格式要求
验证机制
Blur + Onchange
Submit
展示方式
Inline
错误文案
请提供正确格式的 IP 地址。
SMTX ELF 集群是否存在运行中的虚拟机
验证机制
Submit
展示方式
Footer
错误文案
SMTX ELF 集群存在运行中的虚拟机。
密码
是否为空
验证机制
Blur + Onchange
Submit
展示方式
Inline
错误文案
请填写密码。
编辑关联存储
编辑集群 #%ELF-Cluster-Name%# 的关联存储。
连接协议
iSCSI
接入虚拟 IP
192.168.17.223
用户名
留空则不更新
密码
······················
取消
保存
接入虚拟 IP 支持回填
用户名不支持回填
密码不能为空

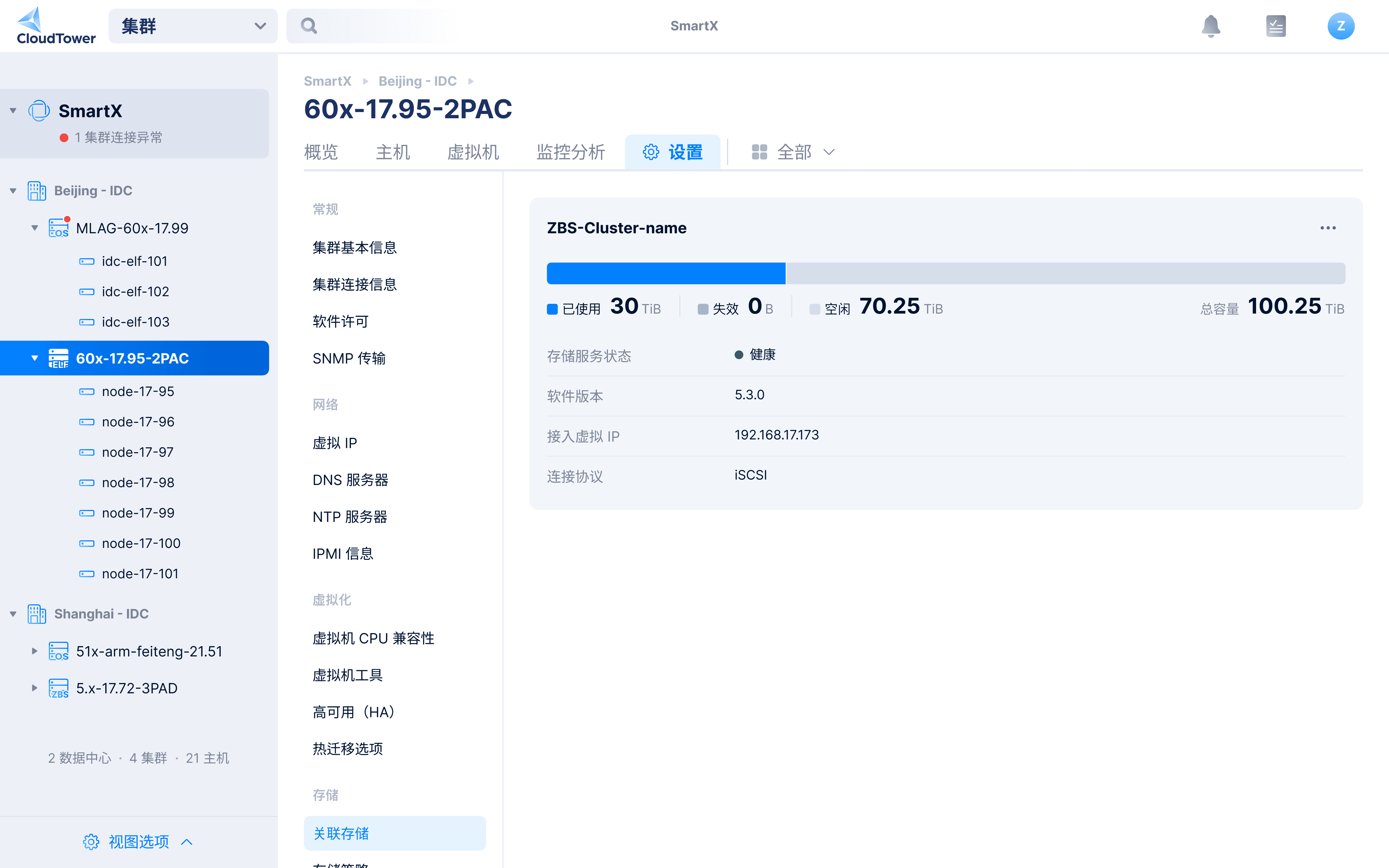

关联存储的展示与编辑操作。
更多关联存储方案细节请点击 🔗 Figma 链接 查看。
不同场景创建虚拟机场景的关联存储的展示。
位置
集群
ELF-Cluster-name
关联存储
请选择关联存储
主机
自动调度到合适主机
虚拟机放置组（选填）
选择放置组
主机
若未选择集群时，禁用选项；
若选中集群为 ELF 集群，但未选中关联存储时，禁用选项；
默认选择「自动调度到合适主机」选项。
关联存储
ZBS-cluster-name
关联存储
请选择关联存储
ZBS-cluster-name
5.5.0
192.156.92.32
ZBS-cluster-name
5.6.0
存储服务状态异常
ZBS-cluster-name
5.5.0
192.156.92.32
ZBS-cluster-name
5.5.0
与 CloudTower 连接异常
关联存储
当选择的 ELF 集群仅有一个关联存储时，展示 Value；
当选择的 ELF 集群有多个关联存储时，展示关联存储 select；
若存储服务状态异常或与 CloudTower 连接异常，禁用该选项。

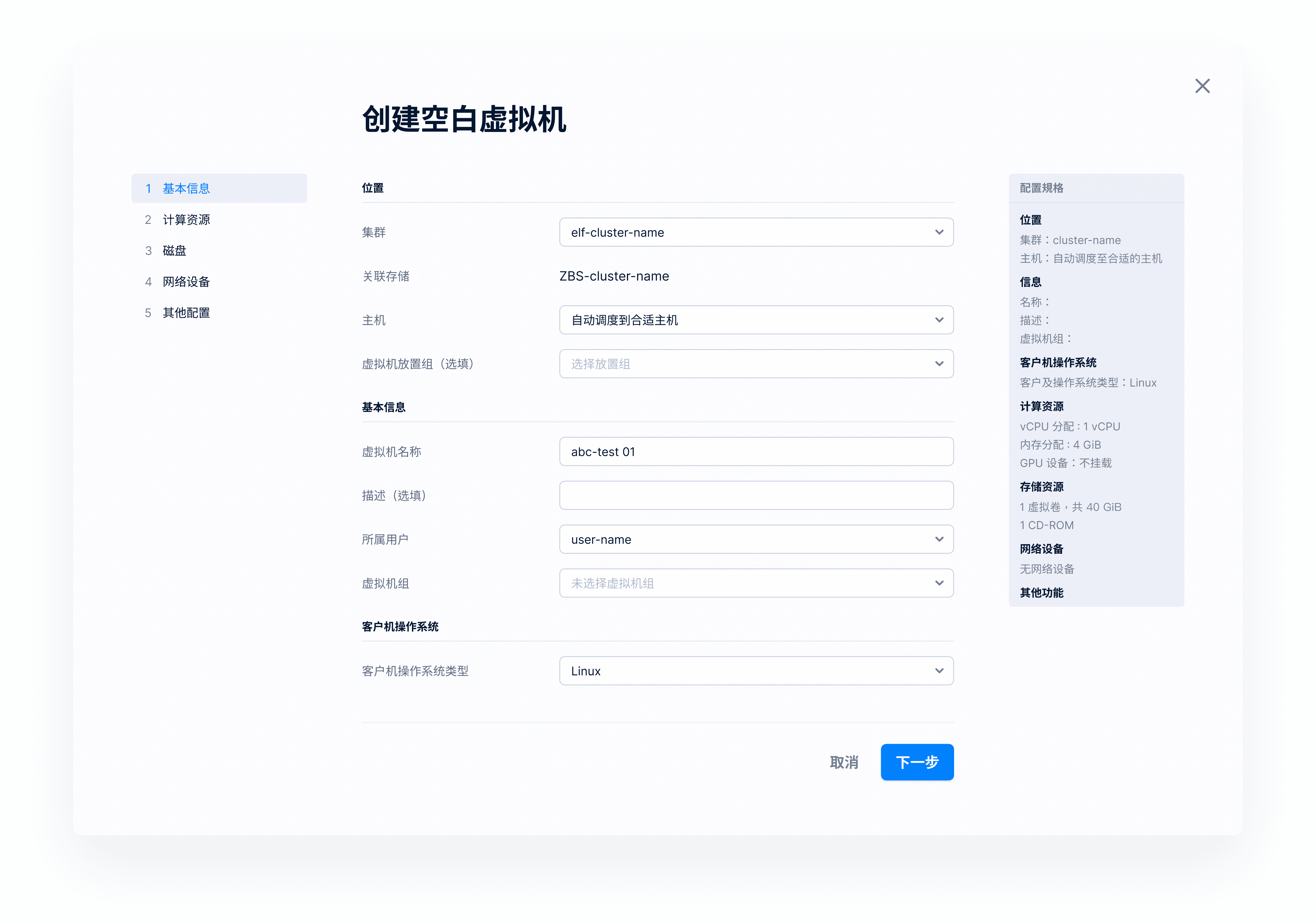

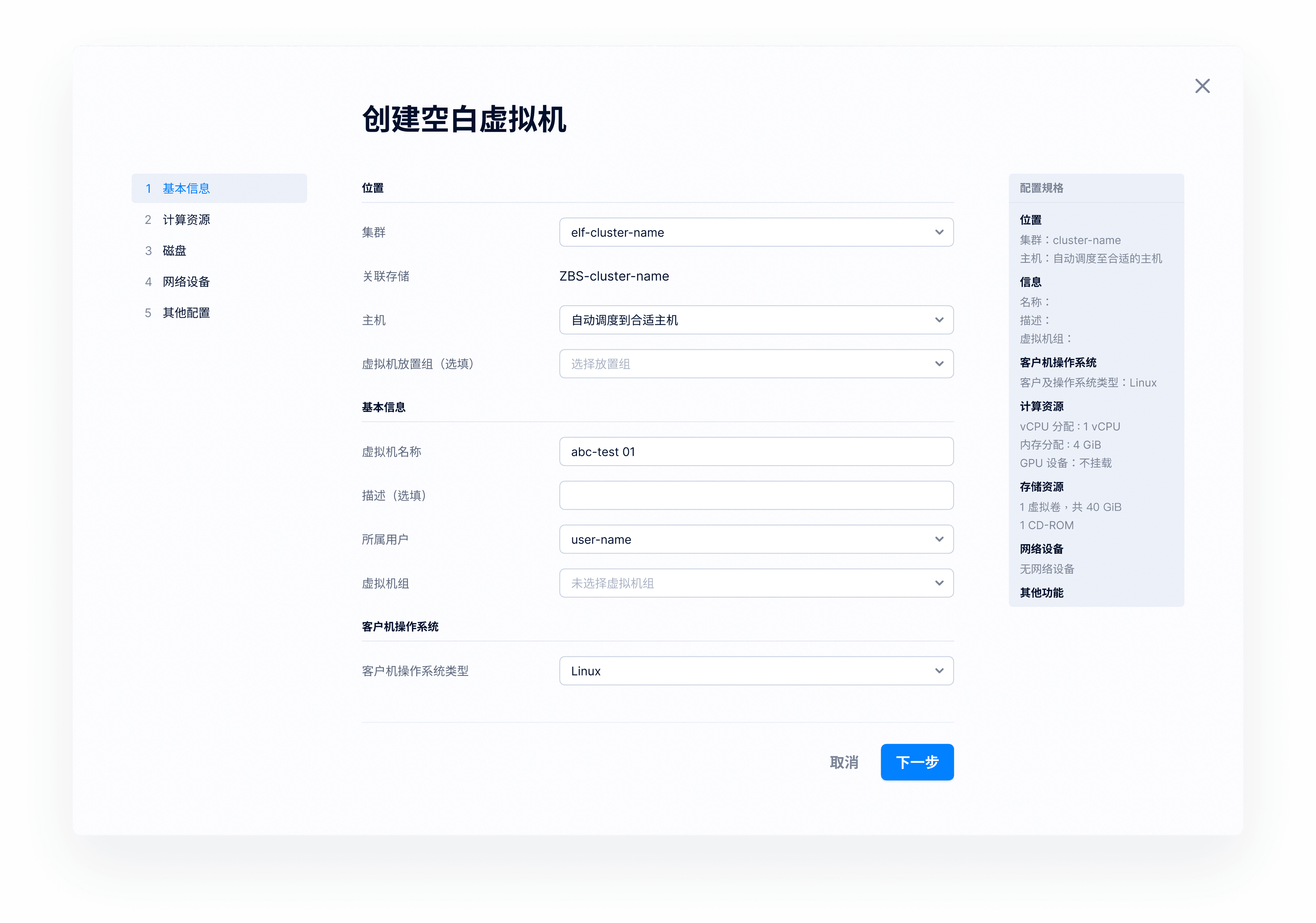

关联存储在创建虚拟机场景中的展示。
开启动态资源调度，需保证集群连接正常且满足以下条件之一：
版本为 5.1.0 及以上且虚拟化平台为 ELF 的 SMTX OS 集群；
版本为 6.0.0 及以上的 SMTX ELF 集群。
取消
创建
创建优化规则
名称
Label
资源类型
虚拟机
资源优化功能仅支持虚拟化平台为 ELF 的集群：
SMTX OS 集群需版本为 4.0.0 及以上、已部署高级监控应用或已关联版本为 1.2 及以上的可观测性服务；
SMTX ELF 集群需版本为 6.0.0 及以上且已关联版本为 1.2 及以上的可观测性服务。
范围
所有受支持的集群
部分集群
elf-cluster
Label
Label
Label

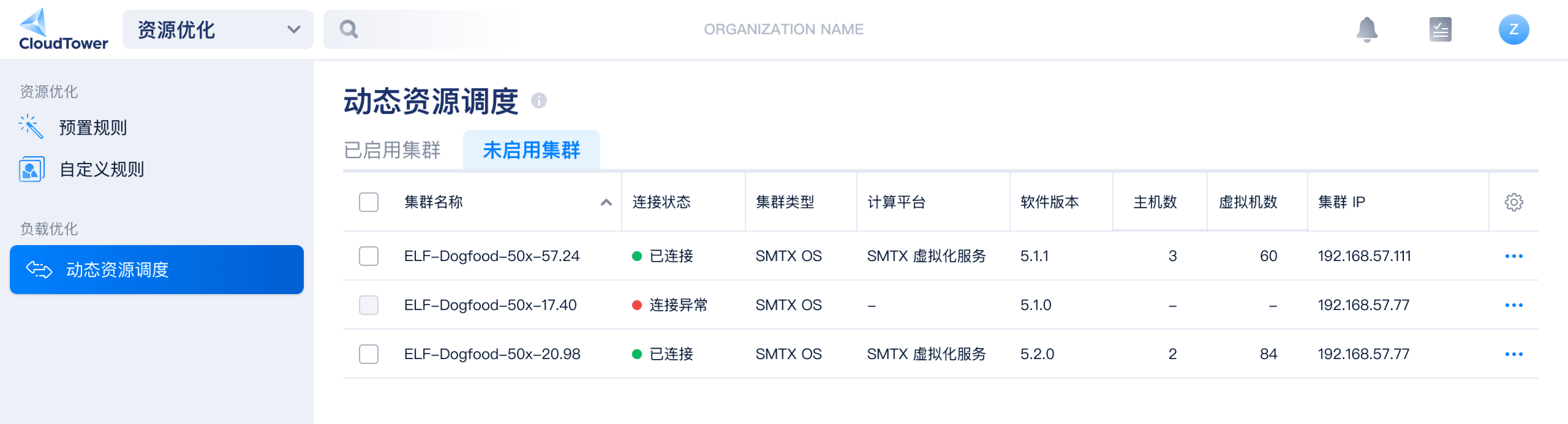

SMTX ELF 集群支持 DRS 和资源优化的功能。
Search…
60x-17.96-DBF
ELF
6.0.0
未配置关联存储
60x-17.95-2PAC
ELF
6.0.0
193.168.82.91
MLAG-60x-17.99
OS
6.0.0
193.168.82.92
包含 SMTX ELF 和 SMTX OS 集群类型的 Menu
Search…
4.x-17.72-3PAD
ZBS
4.0.8
存储服务异常
6.x-19.28-ZBS
ZBS
6.0.0
关联的 SMTX ELF 集群：60x-17.95-2PAC、60x-17.96-DBF、60x-hygon-vhost-rdma-19.95
6.x-arm-feiteng-21.51
OS
6.0.0
193.168.82.92
包含 SMTX ZBS 和 SMTX OS 集群类型的 Menu
需根据具体场景判断是否需要展示关联的 SMTX ELF 集群
在引入 SMTX ELF 集群后，CloudTower 中部分集群选择转换为混合集群选择场景。抽象混合集群选择的 Pattern，方便团队后续复用 。
常规
集群基本信息
集群连接信息
软件许可
集群升级
SNMP 传输
网络
虚拟 IP
DNS 服务器
NTP 服务器
IPMI 信息
虚拟化
虚拟机 CPU 兼容性
虚拟机工具
高可用（HA）
热迁移选项
存储
存储策略
常驻缓存
块存储
常规
集群基本信息
集群连接信息
软件许可
集群升级
SNMP 传输
网络
虚拟 IP
管理 IP
DNS 服务器
NTP 服务器
IPMI 信息
计算平台集成
vCenter Server
ESXi
存储
常驻缓存
常规
集群基本信息
集群连接信息
软件许可
SNMP 传输
网络
虚拟 IP
DNS 服务器
NTP 服务器
IPMI 信息
虚拟化
虚拟机 CPU 兼容性
虚拟机工具
高可用（HA）
热迁移选项
存储
关联存储
存储策略
常规
集群基本信息
集群连接信息
软件许可
集群升级
SNMP 传输
网络
虚拟 IP
DNS 服务器
NTP 服务器
IPMI 信息
存储
常驻缓存

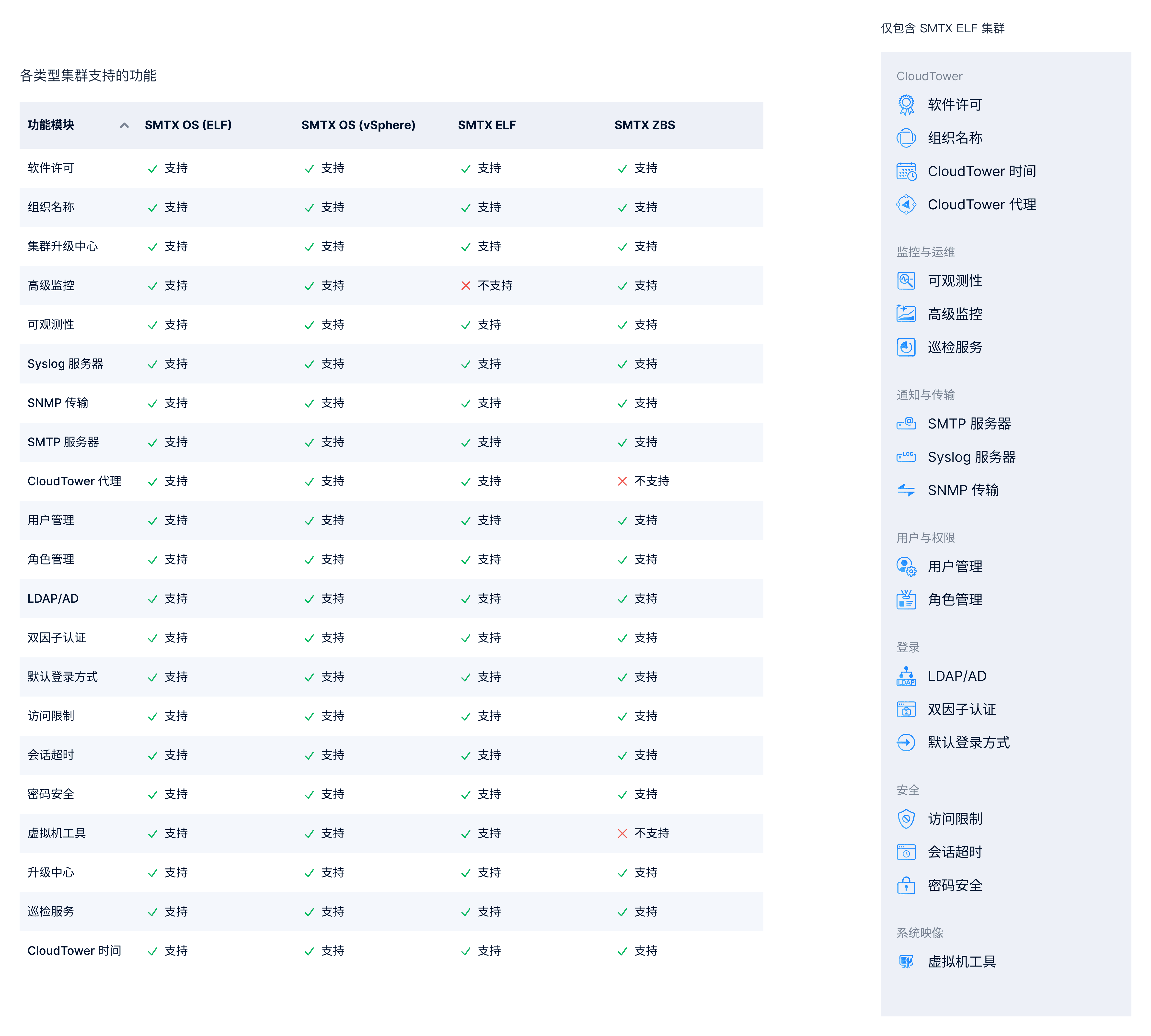

集群设置导航 UI Map 整理了 CloudTower 管理的 4 类集群，从左到右依次为：SMTX OS（ELF）、SMTX OS （VMware）、SMTX ELF、SMTX ZBS。
整理系统配置导航 UI Map ，定义 CloudTower 展示规则：
若 CloudTower 内包含多个集群类型，集群配置导航展示多个集群支持功能项的并集。
若 CloudTower 内未关联任何集群，隐藏集群相关功能，包括：升级中心、高级监控、可观测性、Syslog 服务器、SNMP 传输、CloudTower 代理。
